Радиостанции HYTERA PD795Ex

Основные характеристики:

Стандарт DMR

Работа в системах Конвенциональная Hytera, DMR IP Multi-site , DMR Транкинг XPT Hytera, DMR Tier 3 Транкинг Hytera

Диапазон частот 136—174 МГц, 400—470 МГц

Взрывозащита ATEX

Класс защиты IP67

Кол-во каналов 1024

Система навигации GPS

Рекомендуемые отрасли применения взрывобезопасной радиостанции Hytera PD795Ex:
• Добывающие предприятия нефтегазовой отрасли (включая трубопроводный транспорт)
• Предприятия в сфере добычи полезных ископаемых (угледобывающие предприятия, карьеры, месторождения и пр.)
• Предприятия химической и нефтехимической промышленности
• Металлургические предприятия
• Экстренные службы (службы спасения, пожарная охрана)
и другие опасные предприятия

Радиостанция Hytera PD795Ex спроектирована в соответствии со строгими требованиями директив ЕС и североамериканских стандартов FM. Согласно требованиям сертификации ATEX, IECEX, последним техническим требованиям FM и CSA, радиостанция гарантирует безопасную работу в большинстве опасных сред даже при наличии водорода и частиц пыли.

Сертификация ATEX
• Газовая защита ATEX: II 2 G Ex ib IIC T4
• Защита от пыли ATEX: II 2 D Ex ib IIIC T120 °C
• Защита в горнодобывающей промышленности ATEX: I M2 Ex ib I

Надежность конструкции
• Корпус изготовлен из АБС-пластика
• Улучшенная схема печатной платы и электромагнитное экранирование
• Инновационная герметизация силиконом, которая предотвращает контакт внутренних схем с воздухом и влагой, а также проникновение влаги, пыли и опасных газов.
• Инновационная конструкция с защитой от электростатики
• Запатентованный фиксатор аккумулятора, предотвращающий отсоединение аккумулятора от корпуса в случае падения и возникновение искр.
• Защита от различных внешних воздействий: MIL-STD-810 C/D/E/F/G
• Пыле- и влагозащита: IP67

Безопасность
Радиостанция Hytera PD795 Ex оборудована специальной аварийной кнопкой.
В радиостанцию встроены функции «человек в беде», GPS и «одинокий работник»
Радиостанция Hytera PD795 Ex оснащена высокоемким литиево-ионным аккумулятором на 1800 мА/ч со сроком службы 17 часов в рабочем цикле 5-5-90.

·Простора использования

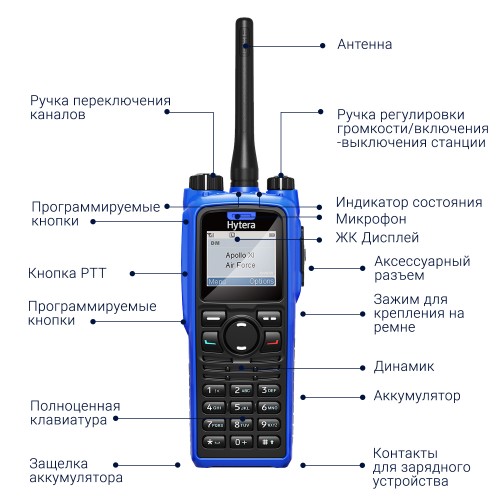

Радиостанция Hytera PD795Ex оборудована прочным и высоконадежным ЖК-экраном, полной клавиатурой и интуитивно понятным интерфейсом. Эргономичная конструкция с защитой от скольжения и неправильного использования обеспечивает удобную работу пользователя. Большая кнопка PPT и кнопки переключения каналов позволяют работать в перчатках

Документы
Полное описание

Brochure PD795Ex

Характеристики	PD795 Ex
Основные характеристики
Диапазон частот	UHF: 400–470 МГц VHF: 136–174 МГц
Количество каналов	1024
Количество зон	64
Шаг сетки частот	12,5 кГц / 20 кГц / 25 кГц
Рабочее напряжение	7,4 В (номинальное)
Аккумулятор	1800 мА/ч (Li-Ion)
Время работы от аккумулятора (5/5/90)	Аналог 14,5 - 13 ч (с включенной спутниковой системой навигации) 17 ч - 15 ч (с выключенной спутниковой системой навигации)
Стабильность частоты	±1,5 млн^–1
Входное сопротивление антенны	50 Ом
Размеры (В * Ш * Г)	141 х 55 х 39 мм
Вес (с антенной и аккумулятором)	495 г
ЖК-экран	160 x 128 пикселей, 65536 цветов, 1,8 дюйма, 4 строки
ATEX	II 2G Ex ibllCT4 II 2D Ex ib lllC Tl 20°C IP5X IM2 Ex ib I
IECEx	Ex ib IIC T4 Ex ib IIIC T120℃ IP5X Ex ib I
FM/CSA	Class I, Zone 1 AEx/Ex ib IIC T4 Gb Class II, III Div 1, Group E, F, G T120℃ -20℃≤Ta≤50℃
ПЕРЕДАТЧИК
Выходная мощность РЧ-сигнала	1Вт
Частотная модуляция (ЧМ)	11K0F3E на 12,5 кГц 14K0F3E на 20кГц 16K0F3E на 25 кГц
Цифровая модуляция 4FSK	12, 5 кГц только для передачи данных: 7K60FXD 12,5 кГц для передачи данных и голосовой связи : 7K60FXW
Кондуктивное/эмиссионное излучение	-36 дБм<1 ГГц -30 дБм>1 ГГц
Ограничение модуляции	± 2,5 кГц при 12,5 кГц; ± 4,0 кГц при 20 кГц; ± 5,0 кГц при 25 кГц
Фон и шум при ЧМ	40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Мощность по соседнему каналу	60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
Звуковая чувствительность	+1 ... –3 дБ
Искажение аудиосигнала	≤ 3 %
Тип цифрового вокодера	AMBE++ или SELP
ПРИЕМНИК
Чувствительность	Аналоговый режим: 0,3 мкВ (SINAD 12 дБ) 0,22 мкВ (тип.) (SINAD 12 дБ) 0,4 мкВ (20дБ SINAD) Цифровой режим: 0,3 мкВ / BER 5%
Избирательность	TIA-603: 60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц ETSI: 60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
Интермодуляционная избирательность	TIA-603: 70 дБ при 12,5/20/25 кГц ETSI: 65 дБ при 12,5/20/25 кГц
Подавление побочных каналов приема	TIA-603: 70 дБ при 12,5/20/25 кГц ETSI: 70 дБ при 12,5/20/25 кГц
Фон и шум	40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Номинальная выходная мощность аудиосигнала	0,5 Вт
Номинальное искажение аудиосигнала	≤ 3 %
Звуковая чувствительность	+1 ... –3 дБ
Кондуктивное паразитное излучение	< –57 дБм
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	–20 ... +50 °C*
Температура хранения	–40 ... +85 °C
Устойчивость к электростатическому разряду	МЭК 61000-4-2 (уровень 4) ±8 кВ (при контакте) ±15 кВ (через воздух)
Пыле- и влагозащита	IP67 (без взрывозащищенности)
Влагозащита	MIL-STD-810 C/D/E/F/G
Устойчивость к ударным воздействиям и вибрации	MIL-STD-810 C/D/E/F/G
ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ
Спутниковая система навигации	GPS
Время первого определения местоположения при холодном старте	< 1 мин
Время первого определения местоположения при горячем старте	< 10 с
Горизонтальная точность	< 10 м
