Ретранслятор HYTERA HR1065

Основные характеристики:

Рабочий диапазон 136-174 / 400-470 МГц

Мощность 10Вт/25Вт

Режим работы Конвенциональная Hytera, DMR IP Multi-site

Количество каналов 64

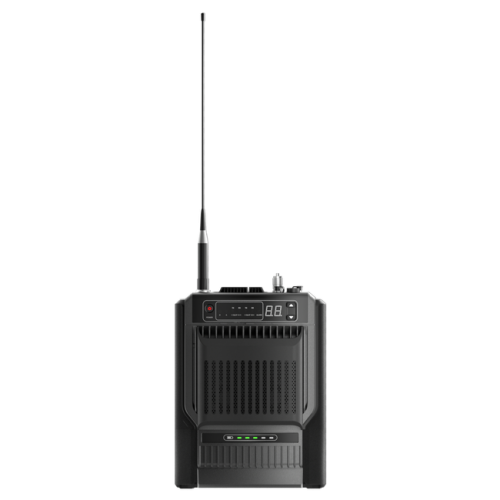

Hytera HR655 DMR-ретранслятор нового поколения. Компактный и легкий, HR655 можно гибко прикрепить к стене или носить на спине с помощью специальных аксессуаров.

Это лучший выбор для гостиниц, офисных зданий, супермаркетов, промышленных парков и многих других коммерческих компаний и производств.

Поддерживаются две версии репитера:

Версия высокой мощности 25 Вт с подключенным вентилятором
Низкая мощность 10 Вт без вентилятора

Благодаря компактному корпусу и встроенному дуплексеру HR655 значительно экономит место при монтаже. С помощью монтажных креплений можно обеспечить гибкую установку на объектах с ограниченным пространством.

Разработанный для работы от источника переменного тока или дополнительного аккумулятора, HR655 может продолжать работать в случае отключения электроэнергии. Когда он подключается к источнику питания переменного тока, аккумулятор работает как резервный. В случае отключения питания аккумулятор емкостью 12,5 Ач дает до 9 часов резервного рабочего времени. Это решение для резервного питания сокращает капиталовложения и затраты на техническое обслуживание дополнительного оборудования ИБП.

HR655 может применяться как в односайтовых системах DMR Tier2 , так и в режиме IP Mulsi-site для нескольких объектов. Совместим с другими моделями ретрансляторов Hytera.

Ретранслятор HR-655 может работать в аналоговом, DMR Tier 2 или динамическом смешанном цифровом/аналоговом режимах, автоматически переключаться между аналоговым и цифровым на основе полученного вызова.

HR655 может быть оснащен аккумулятором большой емкости емкостью 12,5 Ач для использования на открытом воздухе, который может обеспечить до 9 часов автономной работы при выходной мощности 10 Вт. Даже если устройство используется с 50%-ным рабочим циклом при полной мощности 25 Вт, HR655 все равно может гарантировать 4 часа непрерывной защиты работы, обеспечивая вам длительную гарантию бесперебойной связи.

Полное описание

Основные характеристики
Диапазон частот	VHF: 136–174 МГц UHF: 400–470 МГц
Количество каналов	1024
Шаг сетки частот	12,5 кГц / 20 кГц / 25 кГц
Рабочее напряжение	Пост. ток: 14,4 В ±15 %
Потребление тока/ (пост. ток)	Режим ожидания: ≤ 0,35 А Передача данных: ≤ 6 А
Аккумулятор	12,5 Ah
Время работы аккумулятора с рабочим циклом 50х50	высокая мощность 25Вт: 4 часа низкая мощность 10В: 9 часов
Стабильность частоты	±0,5 млн^–1
Входное сопротивление антенны	50 Ом
Рабочий цикл	100%
Размеры (В * Ш * Г)	высокая мощность 25Вт: 201х211х80,6 мм низкая мощность 10Вт: 201х211х65,8 мм
Вес	высокая мощность 25Вт: 2,0 кг низкая мощность 10Вт: 1,9 кг
Сетевой режим работы	Single-site repeater mode, IP multi-site Mode
ПЕРЕДАТЧИК
Выходная мощность РЧ-сигнала	высокая мощность 25Вт: 1–25 Вт (с возможностью регулировки) низкая мощность 10Вт: 1–10 Вт (с возможностью регулировки)
Частотная модуляция (ЧМ)	11K0F3E на 12,5 кГц 14K0F3E на 20кГц 16K0F3E на 25 кГц
Цифровая модуляция 4FSK	12,5 кГц только для передачи данных: 7K60FXD 12,5 кГц для передачи данных и голосовой связи : 7K60FXW
Кондуктивное/эмиссионное излучение \| Рабочий режим	-–36 дБм при частотах ниже 1 ГГц, –30 дБм при частотах выше 1 ГГц
Кондуктивное/эмиссионное излучение \| Режим ожидания	-–57 дБм при частотах ниже 1 ГГц, –47 дБм при частотах выше 1 ГГц
Ограничение модуляции	± 2,5 кГц при 12,5 кГц; ± 4,0 кГц при 20 кГц; ± 5,0 кГц при 25 кГц
Фон и шум при ЧМ	40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Мощность по соседнему каналу	60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
Звуковая чувствительность	+1 ... –3 дБ
Искажение аудиосигнала	≤ 3 %
Тип цифрового вокодера	AMBE+2™
ПРИЕМНИК
Чувствительность	Аналоговый режим: 0,18 мкВ (SINAD 12 дБ) 0,16 мкВ (тип.) (SINAD 12 дБ) Цифровой режим: 0,18 мкВ (тип.) / BER 5%
Избирательность	TIA-603: 65 дБ при 12,5 кГц; 75 дБ при 20/25 кГц ETSI: 60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
Интермодуляционная избирательность	TIA-603: 75 дБ при 12,5/20/25 кГц ETSI: 70 дБ при 12,5/20/25 кГц
Подавление побочных каналов приема	TIA-603: 80 дБ при 12,5/20/25 кГц ETSI: 80 дБ при 12,5/20/25 кГц
Фон и шум	40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц
Блокировка	90 дБ
Искажение аудиосигнала	≤ 3 %
Звуковая чувствительность	+1 ... –3 дБ
Кондуктивное паразитное излучение ≤ 1 ГГц	≤ -57 дБм
Кондуктивное паразитное излучение > 1 ГГц	≤ -47 дБм
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	–30 ... +60 °C*
Температура хранения	–40 ... +85 °C
Влажность	MIL-STD 810G
ESD	IEC61000-4-2 (Level 4) ±8 кВ (contact), ±15 кВ (air)
Пыле- и влагозащите	высокая мощность 25Вт: IP54 низкая мощность 10Вт: IP67
